CYQ型密閉采樣器參數表2

發布時間:2018/05/25 14:51:06   瀏覽:次

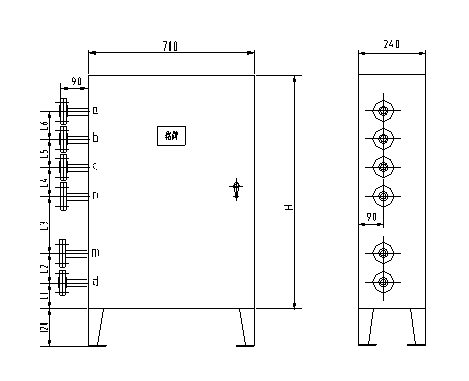

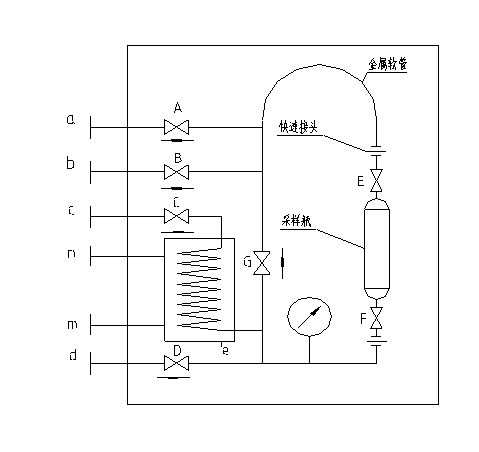

CYQ- C型:基本流程、內置冷卻器式

CYQ型密閉采樣器參數表2CYQ型密閉采樣器參數表2

開口說明

序號

名稱

數量

規格

法蘭標準

a

放空口

1

DN15

SH/T 3406

b

介質出口

1

DN15

SH/T 3406

c

介質入口

1

DN15

SH/T 3406

d

排液口

1

DN15

SH/T 3406

m

冷卻水入口

1

PN2.0、DN20

SH/T 3406

n

冷卻水出口

1

PN2.0、DN20

SH/T 3406

e

放水口

1

G1/2″




尺寸表

PN

（MPa）

H

L1

L2

L3

L4

L5

L6

2.0

1020

90

135

290

135

135

135

5.0

1020

90

135

290

135

135

135

10.0

1020

90

135

290

135

135

135

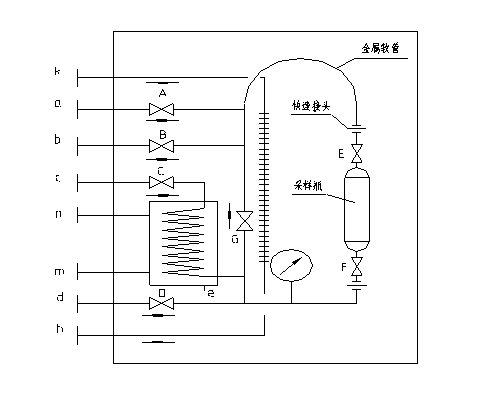

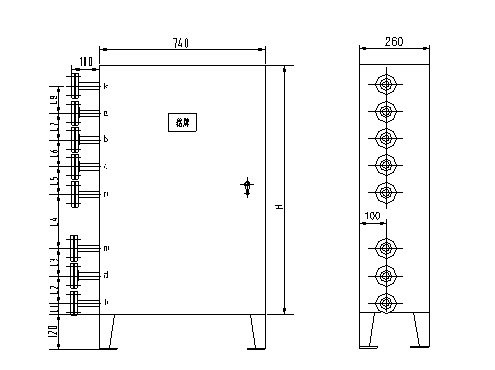

CYQ- D型:基本流程、內置伴熱、冷卻器式

CYQ型密閉采樣器參數表2CYQ型密閉采樣器參數表2

開口說明

 序號

名稱

數量

規格

法蘭標準

a

放空口

1

DN15

SH/T 3406

b

介質出口

1

DN15

SH/T 3406

c

介質入口

1

DN15

SH/T 3406

d

排液口

1

DN15

SH/T 3406

m

冷卻水入口

1

PN2.0、DN20

SH/T 3406

n

冷卻水出口

1

PN2.0、DN20

SH/T 3406

k

蒸汽入口

1

PN2.0、DN20

SH/T 3406

h

冷凝液出口

1

PN2.0、DN20

SH/T 3406

e

放水口

1

G1/2″




尺寸表

PN

〔MPa〕

H

L1

L2

L3

L4

L5

L6

L7

L8

2.0

1250

90

135

135

290

135

135

135

135

5.0

1250

90

135

135

290

135

135

135

135

10.0

1250

90

135

135

290

135

135

135

135

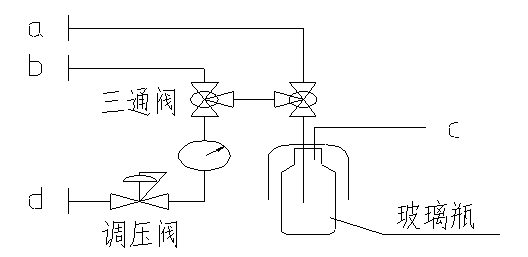

CYQ-E 型:基本流程(玻璃瓶取樣)

CYQ型密閉采樣器參數表2

開口說明

序號

名稱

數量

規格

法蘭標準

a

介質出口

1

DN15

SH/T 3406

b

介質入口

1

DN15

SH/T 3406

c

排放口

1

DN15

SH/T 3406

d

氮?dú)馊肟?span>

1

DN15

SH/T 3406

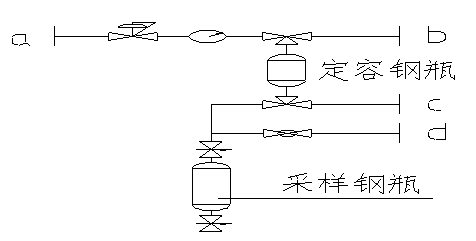

CYQ-F型:基本流程（定容瓶取樣）

CYQ型密閉采樣器參數表2

開口說明

序號

名稱

數量

規格

法蘭標準

a

氮?dú)馊肟?span>

1

DN15

SH/T 3406

b

介質出口

1

DN15

SH/T 3406

c

介質入口

1

DN15

SH/T 3406

d

排放口

1

DN15

SH/T 3406

CYQ-G型：基本流程

CYQ型密閉采樣器參數表2

開口說明

序號

名稱

數量

規格

法蘭標準

a

排放口

1

DN15

SH/T 3406

b

氮?dú)馊肟?span>

1

DN15

SH/T 3406

c

介質出口

1

DN15

SH/T 3406

d

介質入口

1

DN15

SH/T 3406
